數控隨動磨床
● CBN砂輪高速磨削；
● 全封閉式防護罩；
● 一體式電氣柜；
● 獨立的集中潤滑系統
機械特性
-
1、 數控系統：
采用 Lynuc 數控系統。先進的開放式體系結構，內置嵌入式工業 PC，配置彩色液晶顯示屏和數控磨床 專用工程面板，集成進給軸、主軸、手持單元、內嵌式 PLC 于一體， 具有以太網、USB 等接口，內裝 機床控制面板(軸選擇開關、快速進給、主軸速度設定等) ，通過顯示屏以人機會話的方式設定磨削參 數， 編輯磨削工藝循環， 實現機床半自動磨削。配有砂輪架橫向進給(X 軸) 、工件頭架回轉( C 軸 ) 、 砂輪架縱向移動( Z 軸 )，其中砂輪架進給與工件頭架回轉兩軸聯動， 實現隨動磨削。共用一個電子手輪 操作 X 、Z 、C 軸?？蓪?shí)現直線電機誤差補償、絲杠螺距誤差補償、反向間隙補償、砂輪修整補償、自診斷等功能。具有高性能、配置靈活、結構緊湊、易于使用、可靠性高等特點。
2、 機床布局：
床身采用長方形箱體， 工作臺固定在床身前部， 工件頭架(C 軸) 和尾架安裝在工作臺上， 砂輪架橫向進給 機構 (X 軸) 安裝在床身中后部，砂輪架(SP 軸)安裝在十字滑臺最上部。
3、 砂輪主軸
采用滾動軸承直驅電主軸系統。
4、 消空程(AE)
機床安裝有美國 SBS 公司的 AE- 1000 聲吶監控裝置， 可在 CBN 砂輪修整時根據消空程(GAP) 信號實 現自動對刀功能。
5、 砂輪架橫向進給(X 軸)
砂輪架橫向進給(X軸)采用Sodick直線電機通過發格光柵尺控制，進給導軌配用德國Rexroth (或日
本THK或臺灣銀泰) 滾柱型直線導軌；
6 、 砂輪架縱向移動(Z 軸)
砂輪架縱向移動(Z 軸)導軌采用德國Rexroth(或日本THK或臺灣銀泰)滾柱型直線導軌，采用日本安川伺服電機驅動，滾珠絲杠選用臺灣 PMI 品牌系列產品，絲杠軸承選用 STK 絲杠專用軸承。
7、 CBN 砂輪修整
采用精密主軸驅動金剛滾輪高速回轉， 通過數控系統控制 X 與 Z 兩軸，實現 CBN 砂輪自動修整、自動 補償?shù)裙δ堋?br /> 8、 頭架
工件頭架回轉( C 軸 )配用滾動軸承式主軸單元，力矩電機直連驅動。
9 、 尾架
機床尾架配用高剛性精度密集滾珠直線軸承，采用液壓 (或氣動) 驅動，可人工或系統控制，實現對工件 定位的頂緊與松開。
10、冷卻系統
冷卻系統采用高壓大流量方式， 對磨削工件、砂輪修整和 CBN 砂輪進行沖洗冷卻， 磨屑采用磁性分離和紙 帶過濾分離裝置， 帶排屑車。
11、機床采用全封閉型防護，具有安全、美觀、占地面積小等特點。
機械規格
| A、主要規格： |
|
| 工件回轉直徑 |
≤Φ200/320 mm |
| 工件最大加工長度 |
500/750/1000/1500 mm |
|
頂尖高 |
125/200mm |
|
工件的最大允許重量 |
20/50/100/150Kg |
|
B、砂輪架縱向移動(Z 軸) |
|
|
絲杠副移動最快速度 |
8000 mm/min |
|
絲杠副移動最慢速度 |
0.03 mm/min |
|
最小編程增量 |
0.0001 mm |
|
C、砂輪架橫向進給(X 軸) |
|
|
X 軸移動最快速度 |
15000 mm/min |
|
X 軸移動最慢速度 |
0.02 mm/min |
| 最小編程增量 |
0.0001mm |
|
D、砂輪參數 |
|
|
砂輪的尺寸 |
φ400×B(≤40)×φ40mm |
|
砂輪線速度 |
≥100 M/S |
| E、頭架 (C 軸) | |
|
頭架中心高 |
125mm |
|
頭架主軸軸端錐孔跳動 |
≤0.001 mm |
|
頭架主軸重復定位精度 |
±2'' |
|
F 、尾架： |
|
| 頂尖套筒錐孔是莫氏 |
專用偏置頂尖 |
|
錐度 頂尖套筒的移動量 |
≤25mm |
| G 、靜壓系統 | |
|
工作壓力 |
2~2.5 MPa |
|
H、冷卻系統 |
|
|
水泵流量 |
100 L/min |
| I 、機床工作精度：(標準試件) | |
|
圓度 |
0.002 mm |
|
圓柱度 |
0.005 mm |
|
偏心距 |
±0.005 mm |
|
角度偏差 |
±5'' |
|
表面粗糙度 |
Ra≤0.2μm |

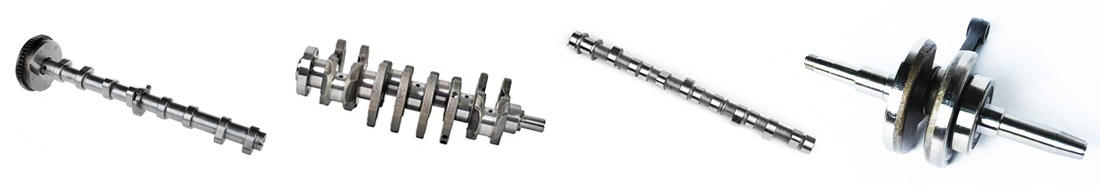

適用產業
-
機械主軸零件
-
汽、機車傳動齒輪
-
模具
-
醫療器材
-
航太零件
